DTC200防爆地質超前探測儀

研發方：開元創杰（北京）科技有限公司

煤安證號：MFA140287

礦安證號：KFA140066

一、  簡介

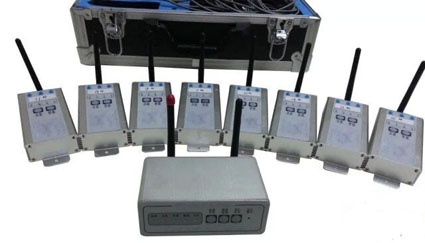

DTC200防爆地質超前探測儀是開元創杰（北京）科技有限公司自主開發設計，TRT真地震反射成像法。由DTC200-Z防爆地質超前探測儀信號主機、DTC200-G防爆地質超前探測儀傳感器、KJD3.7礦用本安型平板計算機部分組成。

探測儀采用無線接入通訊形式，用于收發數據和控制相關設備。主要用于接收和控制分布于隧道煤礦巷道立體空間的傳感器，同時還可以與井下其它無線形式的設備進行數據共享、交換等，配套設備均使用內置可充電鋰電池供電，整套裝置體積小，重量輕攜帶方面。在長期使用實踐中，均獲得顯著的地質狀況探測效果，得到各相關部門單位和客戶的一致好評。

二、  原理介紹

防爆地質超前探測儀采用TRT真地震反射成像法，使用多種地震源【錘擊和鉆機及爆炸】產生信號，這些信號在地質巖體發生改變反射，被呈立體空間布置的傳感器捕獲，用來構建煤礦工作面前方走向的不同地質狀況（如異常巖體、巖性和喀斯特特征等）的三維結構圖，從而可以提前判斷出地下巖體、裂隙、斷層和地下水空間等危險情況信息。

三、  產品特點

l  探測儀采用無線數據通訊、無線設備控制功能，最遠高達100米信號傳輸；

l  探測儀通過主機將多個傳感器采集到的數據以無線傳輸方式傳輸?shù)奖景财桨逵嬎銠C上顯示；

l  探測儀主機可以同時接收多個傳感器采集到的數據，最大255路信號傳輸；

l  探測儀可以描述隧道前方垂直和橫向面的不同地質狀況的三維空間信息；

l  超前探測距離可達200--350米；

l  可采用錘擊等多種震源方式，不受井下金屬體、電纜干擾；

l  控制軟件使用中文人機交互界面，操作極為簡便；

l  可支持跨平臺使用（Windows，Android）。

四、  技術指標

1. 輸入通道： 1個基站，11傳感器（可選配）；

2. 輸入信號頻率： 20Hz-16KHz；

3. 采樣率： ≦0.01ms；

4. 探測深度：≧200米；

5. 探測精度：0.2-0.5m;

6. 記錄長度：最大14468個采樣點；

7. 持續工作時間：≧10小時；

8. 操作界面：Android全中文圖形操作界面。

五、  應用范圍

l  礦山巷道掘進面前方的地質構造(斷層、破碎帶、陷落柱、老空區、溶洞及巖性變化等)探測；

l  工作面內斷層及隱伏構造探測；

l  煤層厚度探測；

l  巷道圍巖松動圈探測；

l  頂?shù)装鍘r性完整性特征評價；

l  基巖界面及起伏形態探測；

l  巷道錨噴安全型評價；

l  可用于隧道等其他地下巖土工程超前地質預報；

l  地面樁基等基礎工程質量檢測。
